管道保温弯头下料方法哪里有，请看我公司“福安集团”大城县利源保温工程设备制造厂，李工为大家讲解。



    工业管道保温后在保温后的管道外层加固一层金属板材，这种施工叫做铁皮保温或铝皮保温，在施工过程中有用到铁皮的，还有铝皮、彩钢板、不锈钢板，进行此施工最重要的是要懂得弯头下料的方法和安装的熟练，才可以正常的进行管道保温铁皮保温施工。

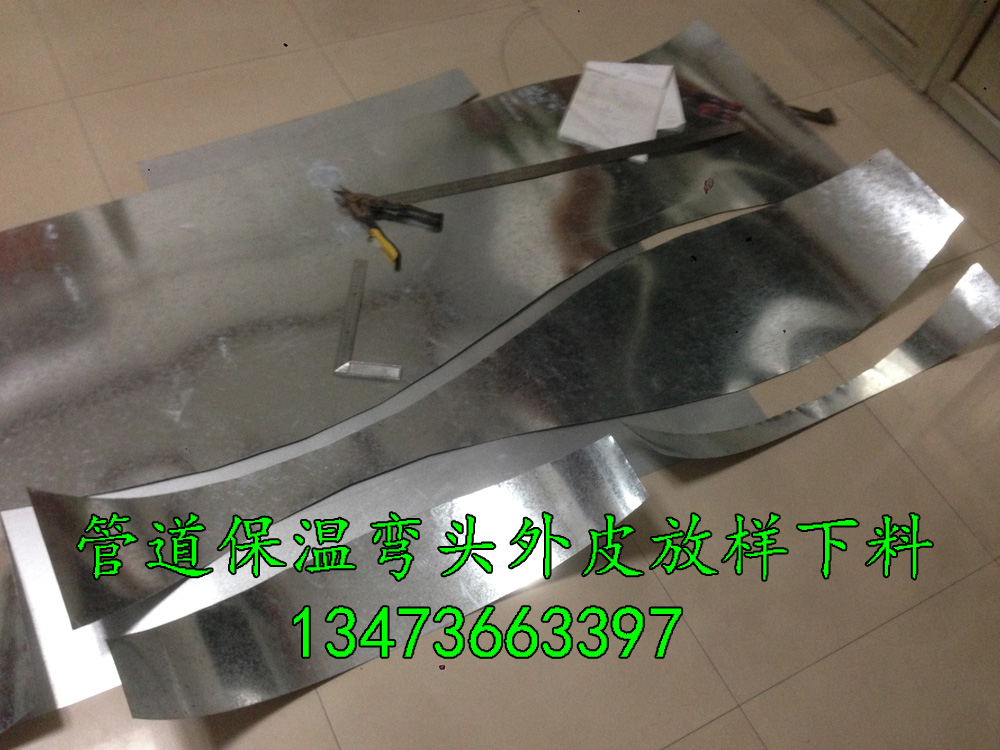

        今天主要为大家讲解一下管道保温中弯头的下料方法，如何将铁皮裁剪出弯头片样板的说明，希望大家仔细看加上研究，最好是准备好一张大报纸，挂历纸最好，再准备一个圆规、一个直尺、一个角尺，来进行试验，有条件的话，可以准备铁皮，铁圆规，角尺，板尺，在讲解之前我希望大家仔细看，如果看不明白可以再联系我，我的电话是13473663397（微信）  QQ767791279， 免费的教学的，本人小学毕业，这个公式为本人多年的施工经验自己研究出来的，所以与书本上的钣金下料资料有不同，钣金书上的我也看不懂，高学历的您是否看到的懂只有您自己心里知道了。那现在开始：

管道保温施工外铁皮弯头钣金计算公式及理念：制作弯头的方法有很多，我就介绍最容易看懂的操作计算方法。

        制作弯头要先搞懂弯头是怎么构造的，意思就是该怎样去看弯头，看（图1）；这是一个侧面弯头。上面有“弯头外弧”和“弯头内弧”；首先要先明白的是：‘弯头外弧’是一个圆形的¼份。‘弯头内弧’也同样是一个圆形的¼份；如（图2）；

1， 首先计算弯头内弧保温后的尺寸：计算一个弯头就要先知道这个弯头的外弧是多大，首先测量出外弧的尺寸，然后乘以4，得到的是一个大圆的周长，目的就是求出弯头内弧的尺寸，那么就举个例子，假设图中的弯头是直径108mm的弯头，那么计算方法就是（弯头外弧乘以4等于一个大圆的周长，然后除以3.14等于大圆的直径，然后除以2等于图1中的半径，然后减去弯头的直径108mm等于图1中弯头内弧的扇形的半径，也就是这个小圆形的半径，然后减去保温层厚度，等于另一个小圆的半径（看（图3），保温层厚度设为50mm，）减去保温层厚度之后，然后乘以2乘以3.14除以4就等于弯头保温后的内弧尺寸了，然后想做成几片就除以几。【建议内弧不要小于16mm】

以数字的方式计算：（预设弯头铁管的外弧为360mm）

360×4÷3.14÷2－108－50×2×3.14÷4=111.93mm（保温后的弯头内弧）÷3片=37.31mm（2个中片2个边片）（2个边片=1个中片）

2，计算弯头保温后的外弧尺寸：计算弯头保温后的外弧尺寸也是这个理念，首先测量出弯头外弧的尺寸，然后乘以4等到大圆的周长，然后除以3.14得到（图2）大圆的直径，然后除以2得到大圆的半径（如图1），然后加上保温层50mm等于保温后大圆的半径（看图3），然后乘以2乘以3.14除以4就得到弯头保温后外弧的尺寸了，然后想做成几片就除以几。

数字方式计算:360×4÷3.14÷2+50×2×3.14÷4=438.49mm(保温后的弯头外弧) ÷3=146.16mm（2个中片2个边片）（2个边片=1个中片）

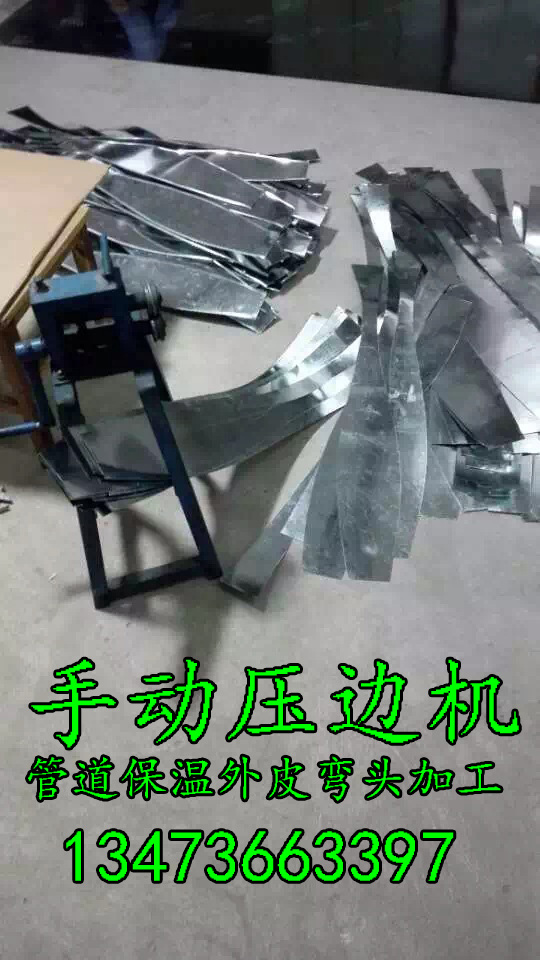

    大城县利源保温工程设备制造厂有多年的施工经验，对于各种管道保温中的弯头片，变径，罐体封头有很专业的下料资料，主要产片有管道保温施工，管道保温手动卷板机（铁皮卷板机）、手动轧边机（铁皮压筋机）等风管保温用的手动折弯机，由于本文章的字数限制问题，管道保温弯头下料方法就写到这里，下一个部分是弯头的放样作图操作，这个在我下一篇文章里面会写到，也就是这里的续写，请在本站的技术新闻中找到。今天是2015年5月28日，下一篇文章预计在6月份展示给大家。 详询请拨打我的手机13473663397（微信号）或加我微信，备注来意即可。为增加浏览量，请大家长时间的经常性的访问我的网站，http://www.dcliyuan.com谢谢，截图微信给我必有重谢哦！
